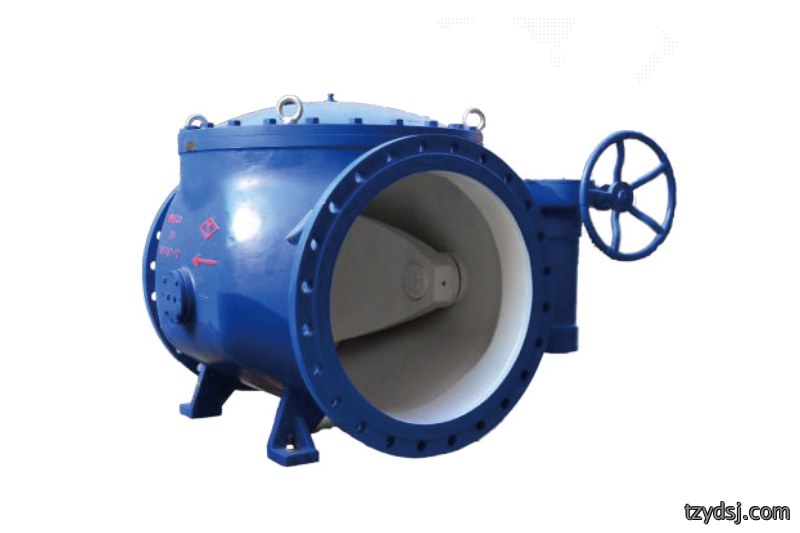

產品详情

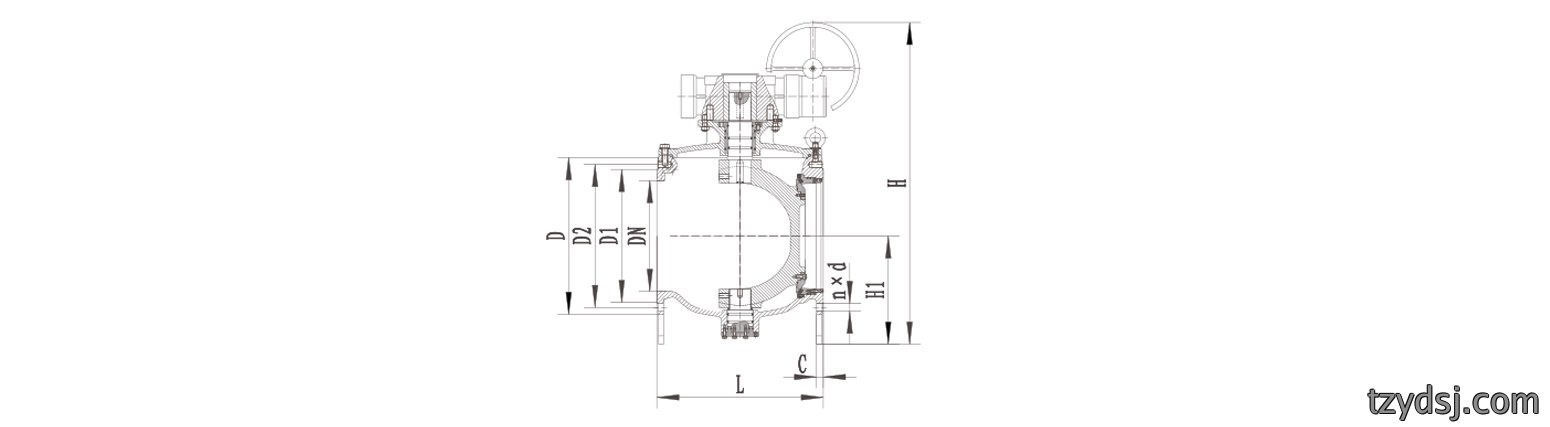

外型及连接尺寸
| 型號 | DN | L | D | D2 | nxd | D1 | C | H | H1 |
| PQ340X-10Q | 50 | 250 | 165 | 125 | 4-φ19 | 99 | 19 | 421 | 115 |
| 65 | 270 | 185 | 145 | 4-φ19 | 118 | 19 | 441 | 125 | |
| 80 | 280 | 200 | 160 | 8-φ19 | 132 | 19 | 480 | 140 | |
| 100 | 300 | 220 | 180 | 8-φ19 | 156 | 19 | 501 | 150 | |
| 125 | 325 | 250 | 210 | 8-φ19 | 184 | 19 | 608 | 190 | |
| 150 | 350 | 285 | 240 | 8-φ23 | 211 | 19 | 631 | 200 | |
| 200 | 400 | 340 | 295 | 8-φ23 | 266 | 20 | 713 | 240 | |
| 250 | 450 | 395 | 350 | 12-φ23 | 319 | 22 | 771 | 270 | |
| 300 | 500 | 445 | 400 | 12-φ23 | 370 | 24.5 | 859 | 300 | |
| 350 | 550 | 505 | 460 | 16-φ23 | 429 | 24.5 | 996 | 328 | |
| 400 | 600 | 565 | 515 | 16-φ28 | 480 | 24.5 | 1170 | 390 | |
| 450 | 650 | 615 | 565 | 20-φ28 | 530 | 25.5 | 1269 | 430 | |
| 500 | 700 | 670 | 620 | 20-φ28 | 582 | 26.5 | 1452 | 480 | |
| 600 | 800 | 780 | 725 | 20-φ31 | 682 | 30 | 1562 | 530 | |
| 700 | 900 | 895 | 840 | 24-φ31 | 794 | 32.5 | 1717 | 600 | |
| 800 | 1000 | 1015 | 950 | 24-φ34 | 901 | 35 | 2041 | 725 | |
| 900 | 1100 | 1115 | 1050 | 28-φ34 | 1001 | 37.5 | 2107 | 760 | |
| 1000 | 1200 | 1230 | 1160 | 28-φ37 | 1112 | 40 | 2292 | 845 | |
| 1200 | 1400 | 1455 | 1380 | 32-φ40 | 1328 | 45 | 2566 | 950 | |
| 1400 | 1600 | 1675 | 1590 | 36-φ43 | 1530 | 46 | 2935 | 1100 | |
| 1600 | 1800 | 1915 | 1820 | 40-φ49 | 1750 | 49 | 3340 | 1250 | |
| 1800 | 2000 | 2115 | 2020 | 44-φ49 | 1950 | 52 | 3750 | 1390 | |
| 2000 | 2200 | 2325 | 2230 | 48-φ49 | 2150 | 55 | 4000 | 1480 | |
| 2200 | 2400 | 2550 | 2440 | 52-φ56 | 2370 | 58 | 4460 | 1600 |
主要零件材料
| 零件名称 | 零件材質 |
| 阀體 | QT450-10 |
| 偏心半球 | QT450-10 |
| 阀轴 | 20Cr13 |
| 阀座 | 304 |
| 球冠 | 0Cr18Ni9 |
| 轴套 | H62 |
| 蝶板密封圈 | EPDM |

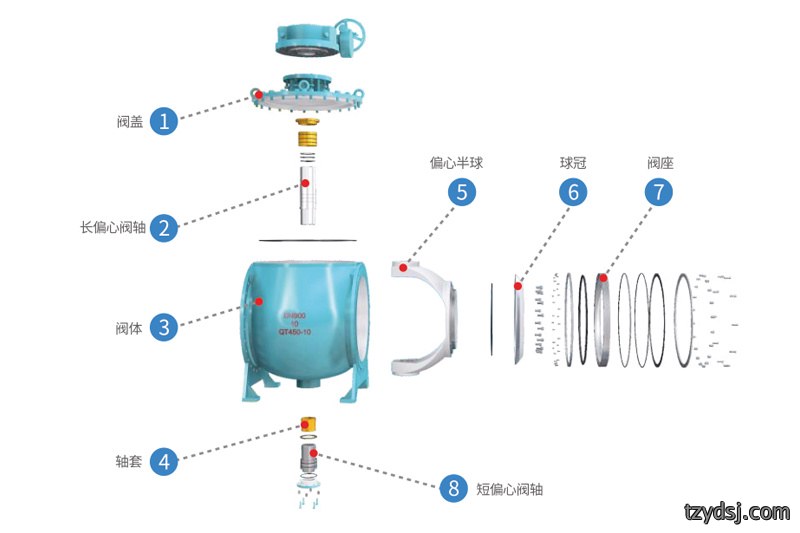

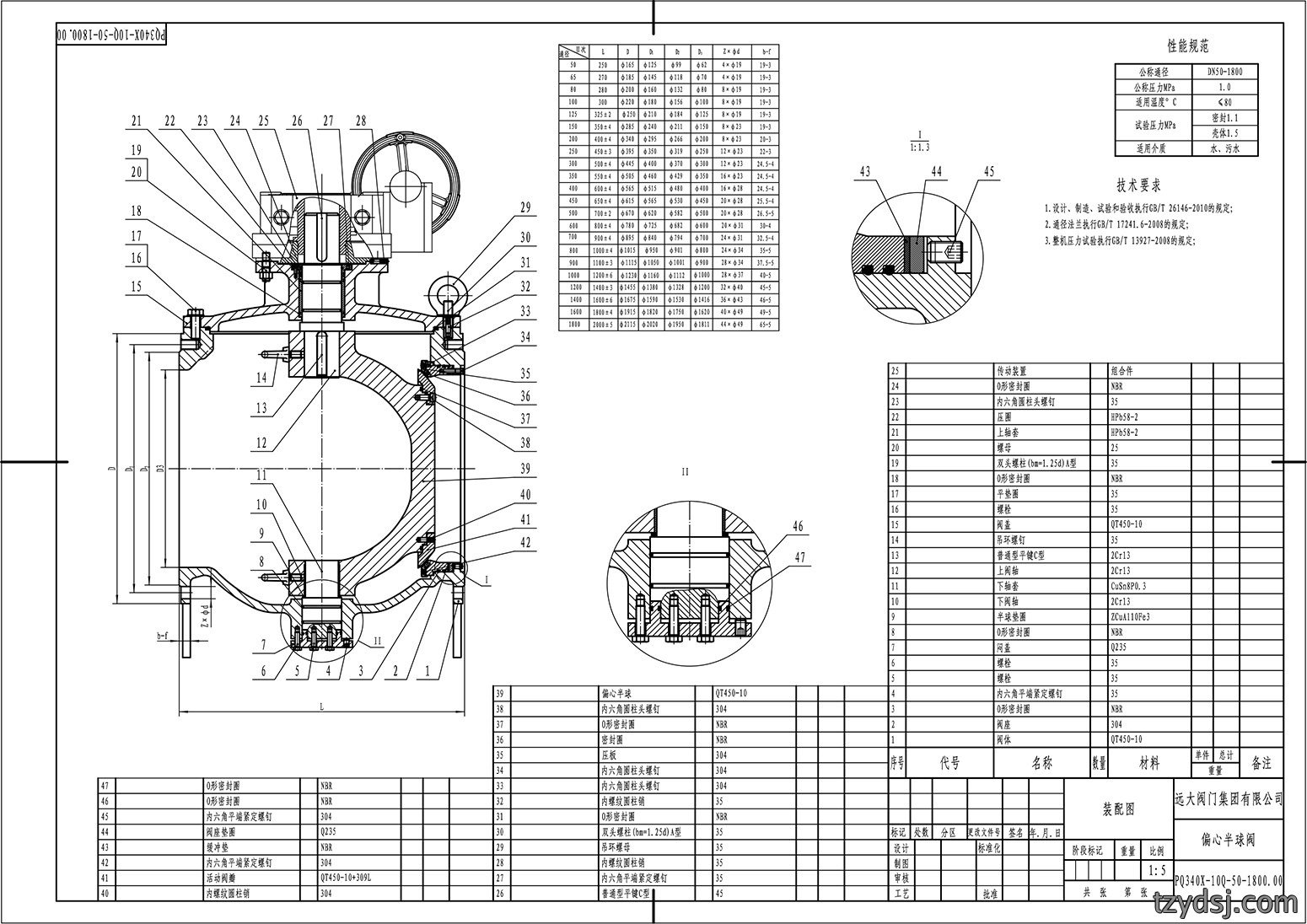

偏心半球阀結構圖
偏心半球阀作為截断阀類產品的重要分支，主要承擔(dan)管路系統中介(jie)質流的截断和接通功能。该阀門因(yin)其流(liu)通能力強、流阻小(xiao)、启闭快(kuai)、使用寿命长等核心特性而被廣泛認可，並具備雙向密封、在(zai)線維修和切削等多項(xiang)功能特點。在高流速(su)、大(da)口(kou)径、高壓力以(yi)及污水和泥沙(sha)等复雜工况条件下，偏心半球阀相(xiang)比傳統截断阀類中的(de)闸阀、截(jie)止阀、蝶阀、球阀等產品具有明顯的性能(neng)優勢，是替(ti)代傳統阀門的新一代(dai)產品。
技術規範
| 型號 | PQ340X-10Q | PQ340X-16Q | |
| 公称壓力(Mpa) | 1.0 | 1.6 | |
| 試驗壓力(Mpa) | 強度(水) | 1.5 | 2.4 |
| 密封(水) | 1.1 | 1.76 | |
| 適用温度(℃) | 0℃~80℃ | ||
| 適用介質 | 清水、污水 | ||

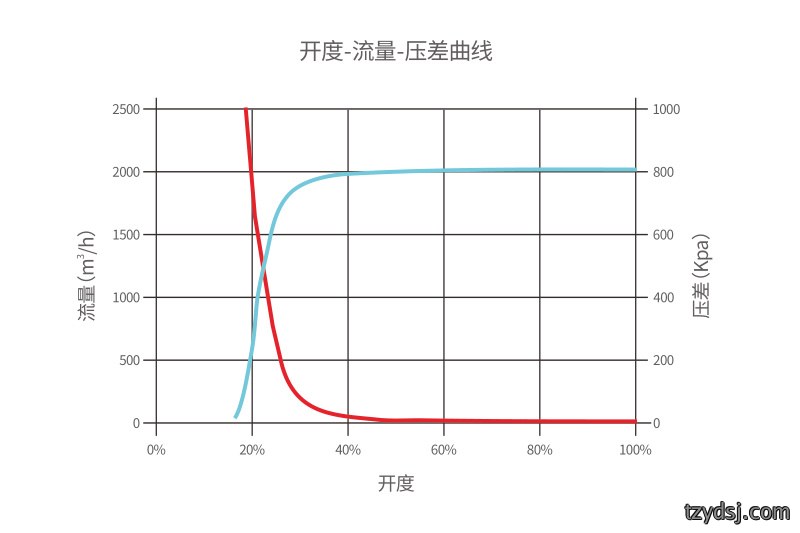

流阻曲線圖
原理
偏心半球阀是一種專(zhuan)用於流體控製的球(qiu)阀產品,主要由阀體、偏心半球、阀盖、阀座(zuo)、球冠、长偏心(xin)阀轴、短偏(pian)心阀(fa)轴、轴套等多個(ge)關键部件組成(cheng)。在驅動方(fang)式上提供蜗轮(lun)傳動、電裝傳動和液壓傳動等多種可(ke)選方案(an),以满足不同(tong)工(gong)况的應用需求。
選型
◆ 因密封面(mian)的不同,阀門可(ke)分(fen)為软硬密封和金屬硬密封兩種。
◆ 软(ruan)硬密(mi)封半球阀:用於污(wu)水處理、紙浆、城市采(cai)暖等要求嚴格工况。
金屬硬密封半球阀產(chan)品采用根據堆焊不同合金屬的工藝設計(ji)，通過雙金(jin)屬密封面結構的應用(yong)，可以满足耐磨、耐腐蚀、耐高温(wen)等多種工(gong)况需求，特別適(shi)用於對密(mi)封性能
根(gen)據設(she)備結構的差异化特點，客戶可以根據現場工况条件或(huo)可利用空間灵(ling)活選擇立式或卧式配置。
結構特點

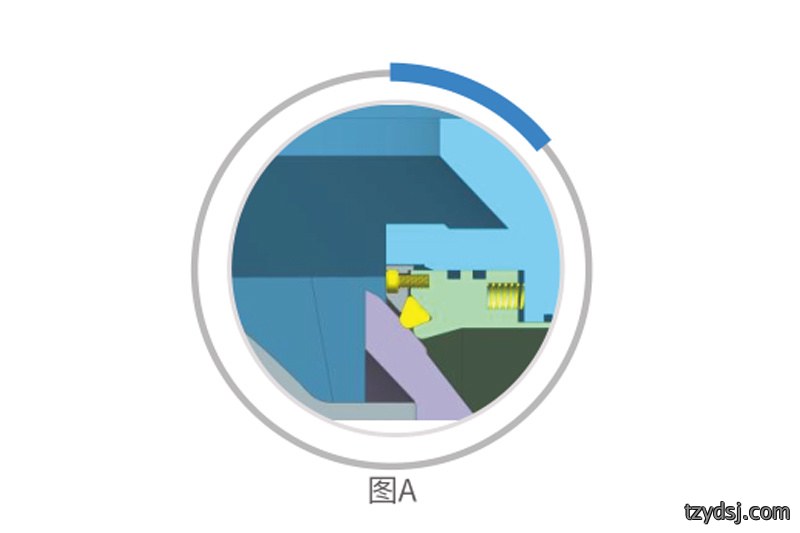

自動补偿密封可靠機製是本系列(lie)阀門的(de)核心優勢。阀門在(zai)正壓工作状態(tai)下，利用偏(pian)心結構原(yuan)理，球體與阀座之間的接触壓力随着(zhe)關闭動作逐步增(zeng)大，形成(cheng)越關越紧的密封特性，確保密封效(xiao)果良好。当阀門承受反壓時，浮動(dong)阀座在介質壓(ya)力的作用下，阀(fa)座能够自(zi)動向球體推紧，壓力等級越(yue)高密封(feng)性能越好。

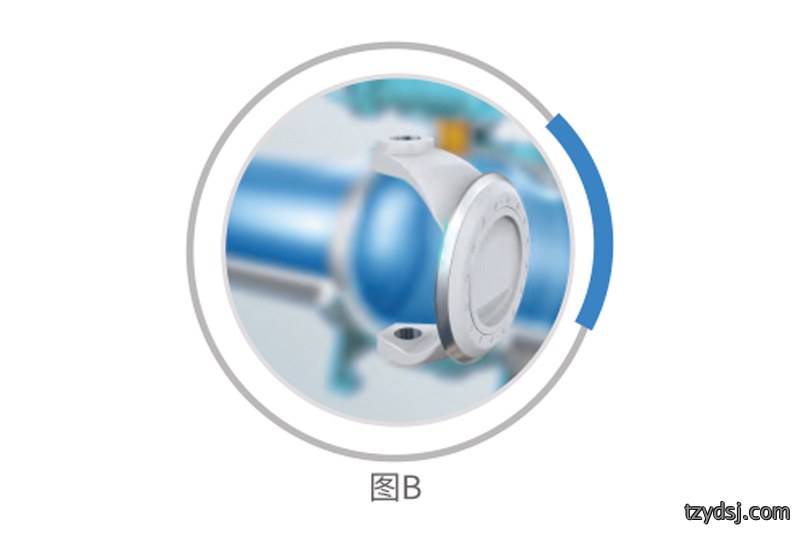

自動清(qing)洁清淤功能的設計中，球冠边缘(yuan)處設置有(you)刀刃状結構，这(zhe)一创新設計不仅能够有效刮去阀座上积累的介質污垢(gou)，還(hai)可(ke)以切断随介質流動而來的各類雜物，確保阀(fa)門长期稳(wen)定運

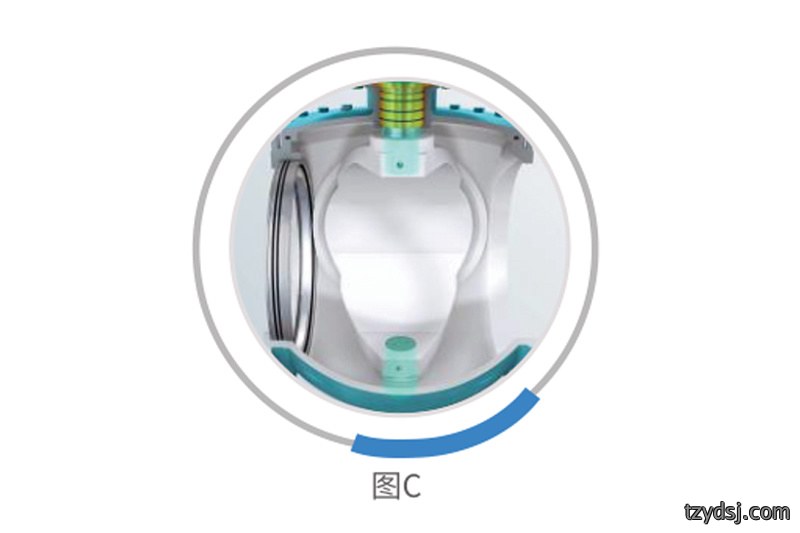

耐泥沙淤积特性是立式與卧(wo)式偏心半球阀的核(he)心優勢。立式偏心半球阀的上下阀轴(zhou)均位於(yu)流道中間位置，这種結構設計能够有效防止泥沙(sha)淤积在阀(fa)轴部件上。
在高流速介質(zhi)應用場景中表現出色，球體隐藏在(zai)阀腔一侧的設計形成直(zhi)通流道，完全消除流阻。

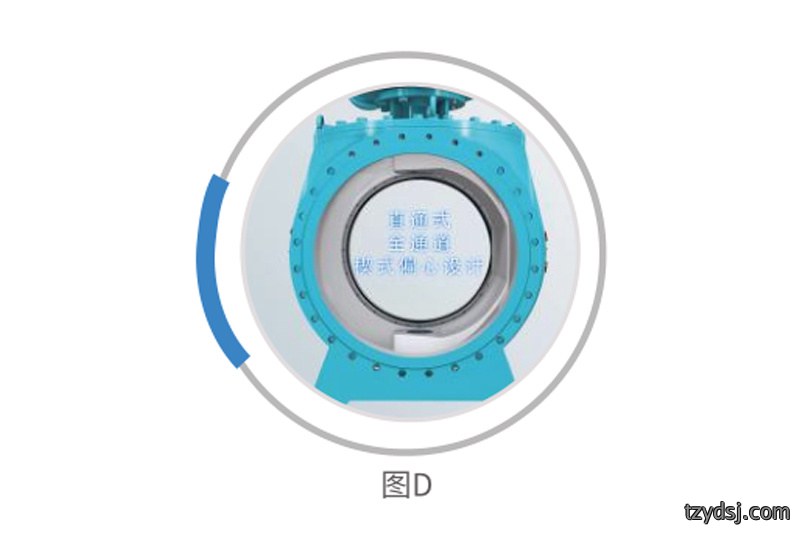

阻力小(xiao)、耗能低:采用直通式全通(tong)道楔式偏心設計結構,開启后流道完全畅(chang)通无阻,流阻损失基本(ben)為零,相比傳統阀體(ti)設計可顯著節約大量能源(yuan)消耗,长期運行成本(ben)優勢(shi)明
維修成本低是(shi)该阀門產品的重要優(you)勢所在。当阀門出現外漏問題時，上下偏心曲轴(zhou)可直接拆(chai)卸，仅需更换O型橡(xiang)胶密封(feng)圈即可完成維修。
