產品详情

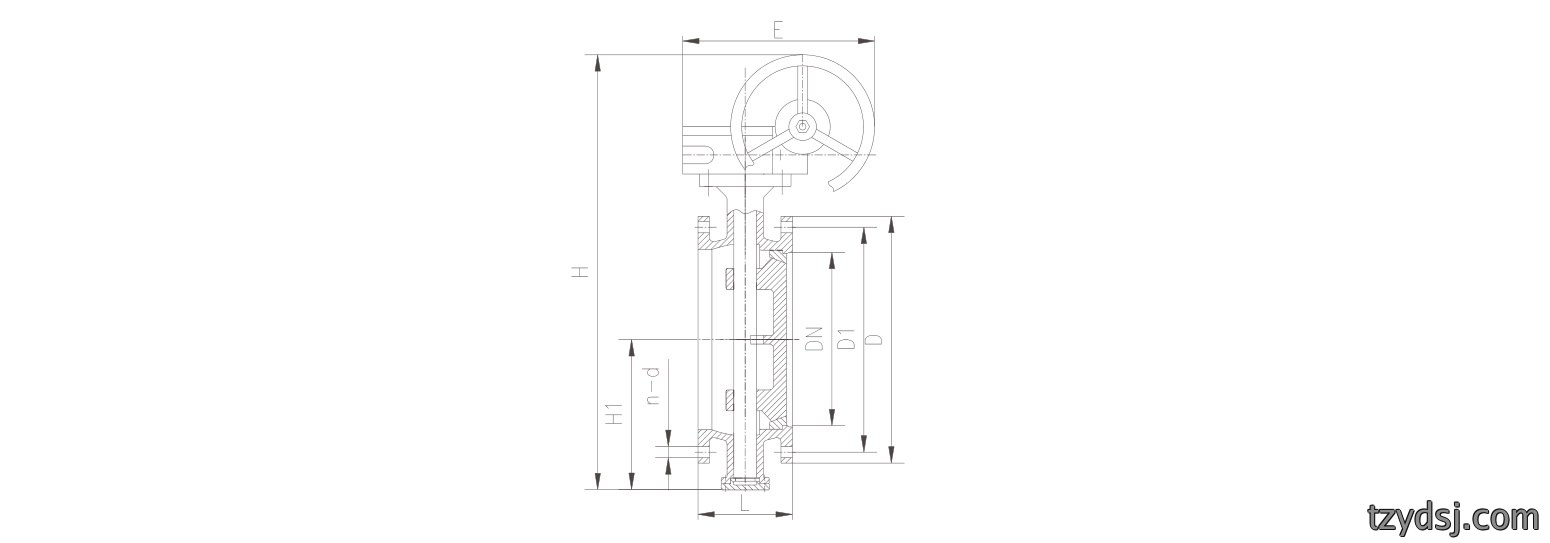

外型及连接尺寸
| 型號 | DN | L | H | H1 | E | D | D1 | b | n-d | ||||
| PN10 | PN16 | PN10 | PN16 | PN10 | PN16 | PN10 | PN16 | ||||||
| XQ342H -10Q/16Q -10C/16C |
250 | 165 | 830 | 224 | 425 | 395 | 405 | 350 | 355 | 22 | 22 | 12-23 | 12-28 |
| 300 | 178 | 895 | 279 | 560 | 445 | 460 | 400 | 410 | 24.5 | 24.5 | 12-23 | 12-28 | |
| 350 | 190 | 950 | 305 | 560 | 505 | 520 | 460 | 470 | 24.5 | 26.2 | 16-23 | 16-28 | |
| 400 | 216 | 1190 | 313 | 580 | 565 | 580 | 515 | 525 | 24.5 | 28 | 16-28 | 16-31 | |
| 450 | 222 | 1255 | 340 | 580 | 615 | 640 | 565 | 585 | 25.5 | 30 | 20-28 | 20-31 | |
| 500 | 229 | 1305 | 371 | 580 | 670 | 715 | 620 | 650 | 26.5 | 31.5 | 20-28 | 20-34 | |
| 600 | 267 | 1340 | 442 | 660 | 780 | 840 | 725 | 770 | 30 | 36 | 20-31 | 20-37 | |
| 700 | 292 | 1520 | 513 | 550 | 896 | 910 | 840 | 840 | 32.5 | 39.5 | 24-31 | 24-37 | |
| 800 | 318 | 1710 | 580 | 550 | 1015 | 1025 | 950 | 950 | 35 | 43 | 24-34 | 24-40 | |
| 900 | 330 | 1810 | 642 | 550 | 1115 | 1125 | 1050 | 1050 | 37.5 | 46.5 | 28-34 | 28-40 | |
| 1000 | 410 | 1960 | 711 | 750 | 1230 | 1255 | 1160 | 1170 | 40 | 50 | 28-37 | 28-43 | |
| 1200 | 470 | 2250 | 829 | 925 | 1455 | 1485 | 1380 | 1390 | 45 | 57 | 32-40 | 32-49 | |
| 1400 | 530 | 2434 | 978 | 925 | 1675 | 1865 | 1590 | 1590 | 46 | 60 | 36-43 | 36-49 | |
| 1600 | 600 | 2780 | 1103 | 925 | 1915 | 1930 | 1820 | 1820 | 49 | 65 | 40-49 | 40-56 | |
| 1800 | 670 | 3020 | 1238 | 980 | 2115 | 2130 | 2020 | 2020 | 52 | 70 | 44-49 | 44-56 | |
| 2000 | 760 | 3270 | 1394 | 980 | 2325 | 2345 | 2230 | 2230 | 55 | 75 | 48-49 | 48-62 | |
主要零件材料
| 零件名称 | 零件材質 |
| 阀體、蝶板 | QT450-10/WCB/CF8/CF8M |
| 阀轴 | 20Cr13/304/316 |
| 弹簧 | 304 |
| 浮動阀座 | 20Cr13/304/316 |

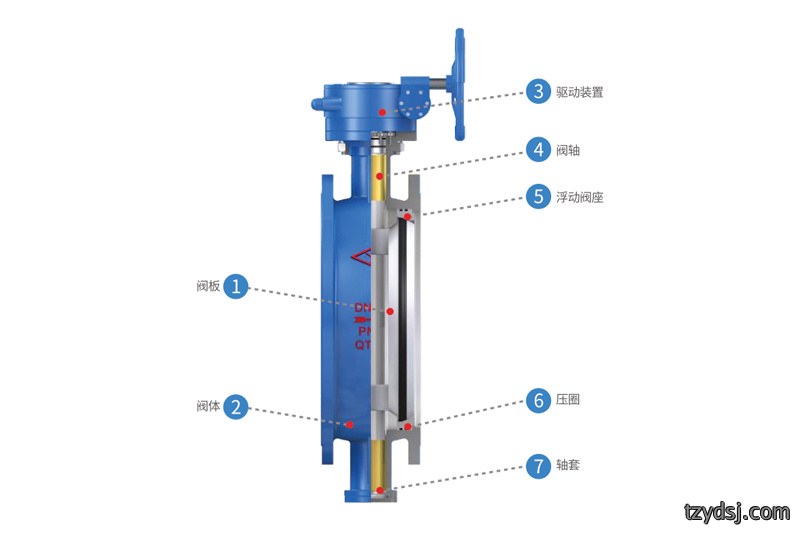

偏心半球阀結構圖
旋球阀是远大阀門集團在深入研究偏心蝶阀和(he)固定(ding)球阀各自優勢基礎上,历經多年技術积累(lei)而開发的一種高端(duan)蝶阀產品。作為大口径阀門领域的重要创新,旋球阀是真正能够长期稳定地實現雙向密封的金屬硬密封阀門(men),在業界具有顯著的應(ying)用价值。 產品采用金屬浮動阀座代替了傳統(tong)蝶(die)阀的橡胶密封圈,这一(yi)核心設計突破有效解決了橡胶密封易老化的問題。同時采用了浮動結(jie)構設計(ji)方案,真正實(shi)現了雙向密封的功能。这意味着该阀門不但能(neng)在正向壓力介質中可靠地(di)密封,在反向壓力介質中同(tong)樣(yang)能可靠地密封,為(wei)用戶提供(gong)了全面的密封保障。 旋球(qiu)阀具有結構紧(jin)凑、體积小、重量轻的特點(dian),使得運(yun)輸、安裝、維修等環節相對便利,降低了工程(cheng)成本和維護难(nan)度。
技術規範
| 型號 | XQF342H | XQF342X | ||
| 公称壓力(Mpa) | 0.6 | 1.0 | 1.6 | |
| 試驗壓力(Mpa) | 強度(水) | 0.9 | 1.5 | 2.4 |
| 正向密封 | 0.66 | 1.1 | 1.76 | |
| 反向密封 | 0.66 | 1.1 | 1.76 | |
| 適用温度(℃) | 0°C~200°C | 0°C~80°C | ||
| 適用介質 | 清水、污水、油品等 | |||
原理
旋球阀作為一種先進的(de)流體控製裝置(zhi)，采用(yong)雙偏心結構(gou)設計，通過阀轴旋轉中心對阀體(ti)通径轴線和阀座密封(feng)面形成的偏心位置關系，能(neng)在启闭過程中產生一種凸轮效應(ying)，这一設計创新大幅(fu)减少了阀座與阀板(ban)間的摩擦磨损，从而有效降低了(le)阀門開關扭(niu)矩，使操作(zuo)更加轻便。蝶板在開启仅2°后(hou)即可脱离阀座密封面，實現快速启(qi)動。 更為關键(jian)的是旋球阀采用了浮動阀座(zuo)設計方案，该設計使阀座能(neng)够在水力推動下(xia)左右滑動，與(yu)蝶板密封球形面紧密結合。当阀門受到正向介質壓力時，壓力越大密封面吻合(he)越紧，形成更強的密封(feng)效果。而在受反向壓力時，浮動阀座能(neng)够随介質壓力產生少量位移(yi)，始終與阀(fa)體密(mi)封面保持贴合状態，因此能够真(zhen)正實現雙向承壓(ya)特性，達(da)到真正意義上的雙向密封(feng)效能，有效(xiao)延长了阀門(men)的整體使用寿命，在各(ge)類工業輸配應用中表現(xian)出色。
結構特點

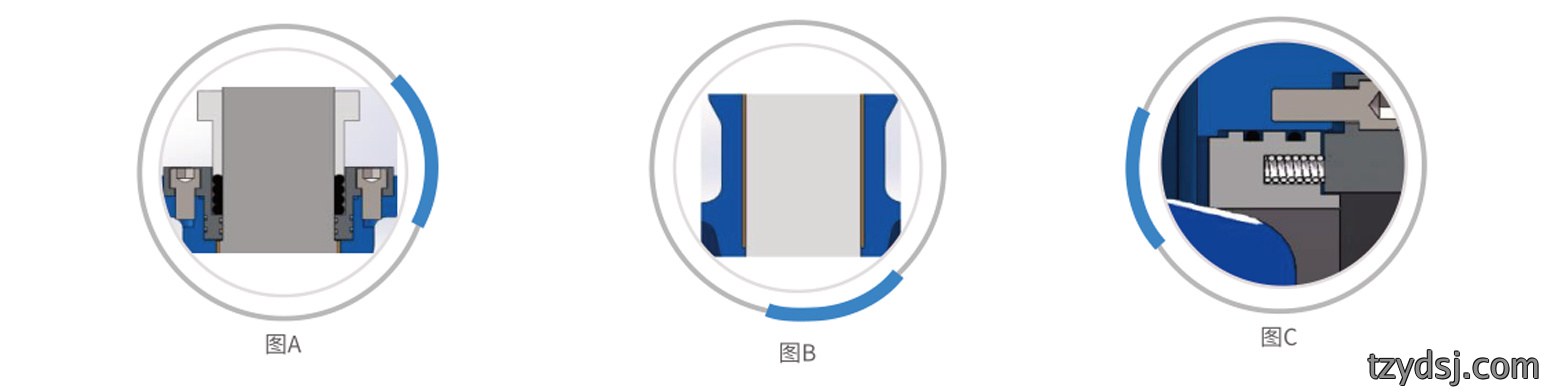

◆ 填料部位設計填料箱結構(gou),可在(zai)線更(geng)换填料。(圖A)
◆ 轴套(tao)采用自润滑复合轴套,阀門的摩擦阻力，扭矩小。(圖B)
旋(xuan)球阀采用浮動式阀座設計方(fang)案,在阀門流體(ti)控製系(xi)統中實現可靠的雙向密封。阀座結構通過(guo)从(cong)阀門法蘭面外侧進行安裝,采用阀座壓(ya)盖的固定形式(shi),使阿座壓盖(gai)與法蘭外侧位於同一侧面。
◆ 旋球(qiu)阀具備自動补偿(chang)功能,阀座内部(bu)設(she)置弹簧。(圖C)
蝶板密封面與阀(fa)板為一體結構(gou)設計，采用(yong)耐磨焊材直接堆焊到蝶板上的工藝(yi)方案，能(neng)够顯著延长阀門密封面的使用寿命(ming)，有效降低維護成(cheng)本。
阀轴采用O型橡胶填料密封結構設計,具有(you)随介質壓力升高而密封(feng)性能自動增強的特點。
蝶板密封(feng)面采用球形設計,與(yu)錐形的阀座密封面形成切(qie)線密封結構,这種(zhong)密封副的配置使得阀芯(xin)具有中心自動定位功能,同時賦(fu)予整個密封系統剪切等多項(xiang)工作能力,確保
◆ 旋球阀蝶板(ban)及阀座采用配(pei)研工藝,充分保證了(le)密封副的吻合度。
◆ 旋球阀蝶板和(he)阀座密封副采用耐磨合金(jin),能適用於泥沙矿(kuang)浆等冲刷磨损恶劣工况(kuang)。
◆ 蝶(die)板采用了高強度結構,流(liu)阻小。
密封壓圈設計采用壓圈固定(ding)螺(luo)栓進行精確調整機製,能够有效解決(jue)阀門在长期運行中出現的泄漏問題(ti),實現(xian)了正反雙向密封(feng)功能,確保介質流動的安(an)
