產品详情

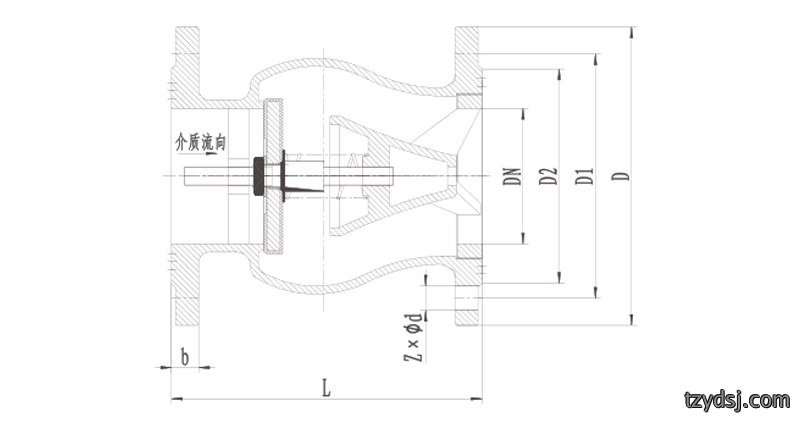

外型及连接尺寸
| 型號 | DN | L | D | D1 | D2 | b | Zxφd | |
| PN10 | PN16 | |||||||
| HC42X-10P/16P | 50 | 120 | 165 | 125 | 102 | 18 | 4×φ18 | 4×φ18 |
| 65 | 150 | 185 | 145 | 122 | 18 | 8×φ18 | 8×φ18 | |
| 80 | 180 | 200 | 160 | 138 | 20 | 8×φ18 | 8×φ18 | |
| 100 | 229 | 220 | 180 | 158 | 20 | 8×φ18 | 8×φ18 | |
| 125 | 254 | 250 | 210 | 188 | 22 | 8×φ18 | 8×φ18 | |
| 150 | 267 | 285 | 240 | 212 | 22 | 8×φ22 | 8×φ22 | |
| 200 | 292 | 340 | 295 | 268 | 24 | 8×φ22 | 12×φ22 | |

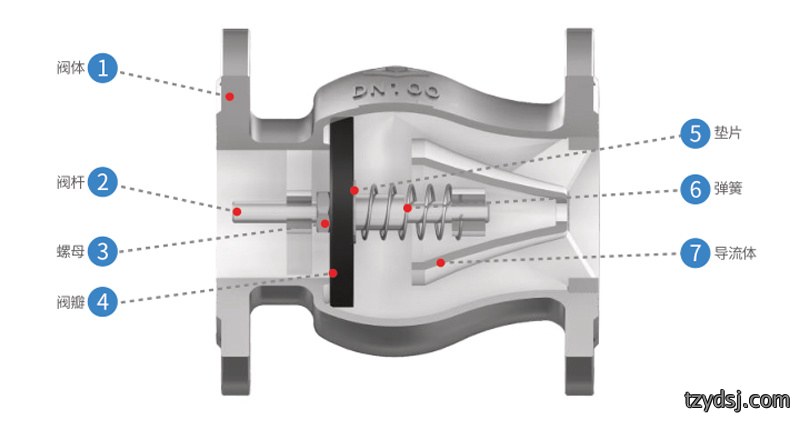

主要零件材料
| 零件名称 | 零件材質 |
| 阀體、导流體 | CF8 |
| 垫片 | 304 |
| 阀瓣 | Q235+NBR |
| 阀杆 | 304 |
| 弹簧 | 304 |
結構特點
阀門采用簡(jian)洁紧凑的結構設計，使得操作過程便利高效，整體重量轻(qing)盈，在(zai)流體輸送(song)過程中阻力小。產品(pin)具有耐疲劳特(te)性，使(shi)用寿命(ming)长，拆裝容易，便於日常維修保(bao)养。
阀(fa)門零部件(jian)製造采用嚴格的工藝控製，製(zhi)造精度高(gao)，確(que)保(bao)各零件在相同規格的阀門之間可以實現互换使用，这種設計便於(yu)用戶進行維(wei)修和更新工作，其中阀瓣互换
✔ 可立式、卧式安裝,阀瓣启闭灵活、且運行平稳,關闭噪音(yin)低、安全、故(gu)障率低(di)。
✔ 阀瓣采用弹簧加载,其快速(su)關闭能有效地减小水锤壓力(li),密封性(xing)能好。

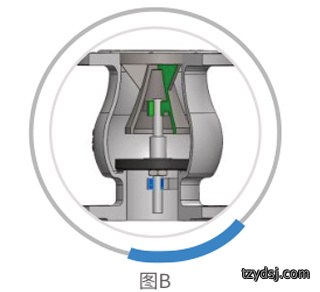

不锈鋼轴(zhou)流式止回(hui)阀結構圖
该產品的阀體采用(yong)了全通道流線型設(she)計理念，这種(zhong)設計在流體輸送系統中能够有效降低流體阻力並增(zeng)加流量的通過效率，同時也確保了出色的密封(feng)效果。
该產品適用於高層建筑供水、排水系統,消防管(guan)道給水系統等。
本阀門采用(yong)了中心导(dao)轴壓差梭動原理，並結(jie)合弹簧來辅助實現快速提前關闭的(de)功能。在水泵(beng)启動阶段，阀(fa)門全水流(liu)通道開启，能够有效减小流阻，確(que)保(bao)水流畅通无阻。
結構特點
阀(fa)門采用全通径設計,在管道系統(tong)中能够有效提高流速,增(zeng)加(jia)流量輸出,同時(shi)降低(di)流阻阻力。

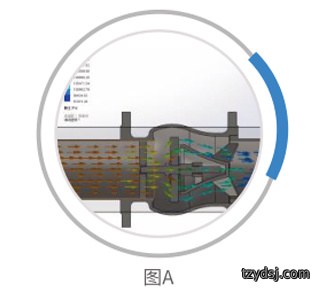

远大(da)轴流式止回阀通過系統的設計(ji)、精(jing)確計算、三維模(mo)擬仿真等工程手段(duan)，對阀體内部進行了流線型結構(gou)設計。该設計方(fang)案確保流道最小截(jie)面积大於阀門通径截面积，在優化流(liu)體通(tong)道的同時，可有效减小流體通過阀門(men)時的壓力(li)损失，从(cong)而提高阀門的流(liu)量輸送能力。
采用上下雙轴孔定位結構設計，相比傳(chuan)統單轴孔定位(wei)方案，雙轴孔导向機製能够(gou)提供更加稳定、更(geng)加精確的運動导向功能。通過这一結構優化，使阀瓣可以準確(que)无误地與密封面(mian)實現結合，顯著提高了阀門的密封(feng)性能與使(shi)用寿命。

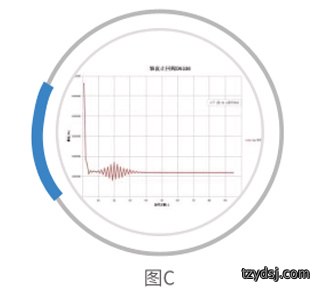

▶ 建設阀門動態實驗室進行(xing)模擬阀門在實际工况中的流量(liang)、流(liu)阻(zu)等数據。(圖C)
