國標硬密封闸阀Z45T W
该系列產品可廣泛應用於市政給排水(shui)、建(jian)筑、石油、化(hua)工、食品、医药、電力、船舶、冶金等多個工業(ye)领域的(de)流體管線系統中，作(zuo)為截(jie)止和接通裝置使用，满(man)足不同工况下(xia)的流體
產品分類：
E-Mail:
產品详情

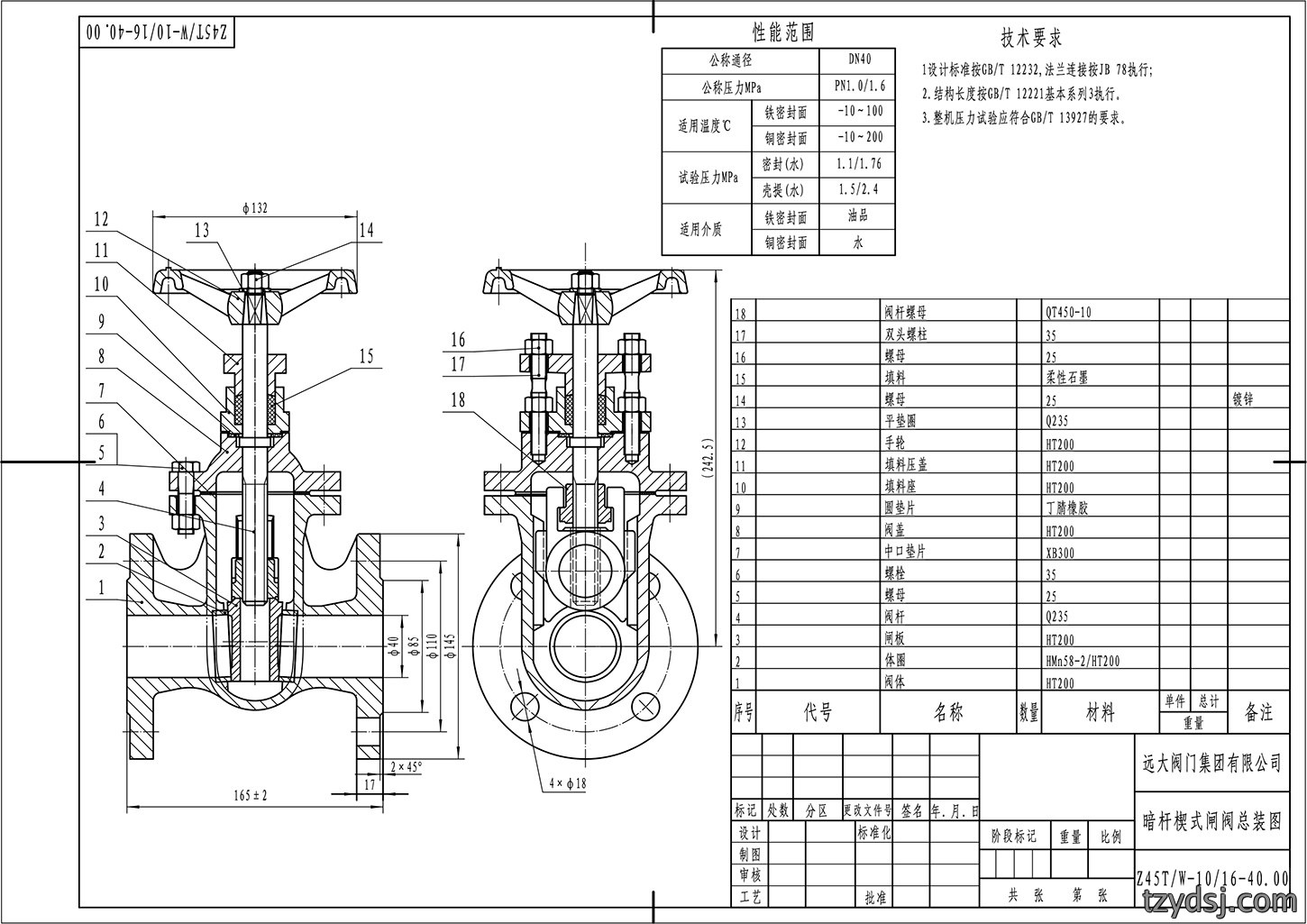

外型尺寸和连接尺寸
| 型號 | 公称通径 | 尺寸 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| mm | L | D | D1 | D2 | b-f | Z-Φd | (H) | D0 | ||||||
| Z45T/W/H-10 | 40 | 165 | 145 | 110 | 85 | 18-3 | 4-Φ19 | 243 | 132 | |||||
| 50 | 178 | 165 | 125 | 99 | 20-3 | 4-Φ19 | 285 | 180 | ||||||
| 65 | 190 | 185 | 145 | 118 | 20-3 | 4-Φ19 | 307 | 180 | ||||||
| 80 | 203 | 200 | 160 | 132 | 22-3 | 8-Φ19 | 347 | 200 | ||||||
| 100 | 229 | 220 | 180 | 156 | 24-3 | 8-Φ19 | 382 | 200 | ||||||
| 125 | 254 | 250 | 210 | 184 | 26-3 | 8-Φ19 | 458 | 240 | ||||||
| 150 | 267 | 285 | 240 | 211 | 26-3 | 8-Φ23 | 510 | 240 | ||||||
| 200 | 292 | 340 | 295 | 266 | 27-3 | 8-Φ23 | 595 | 320 | ||||||
| 250 | 330 | 395 | 350 | 319 | 28-3 | 12-Φ23 | 740 | 360 | ||||||
| 300 | 356 | 445 | 400 | 370 | 27-4 | 12-Φ23 | 790 | 400 | ||||||
| 350 | 381 | 505 | 460 | 429 | 28-4 | 16-Φ23 | 890 | 400 | ||||||
| 400 | 406 | 565 | 515 | 480 | 30-4 | 16-Φ28 | 1071 | 500 | ||||||
| 450 | 510 | 615 | 565 | 532 | 32-4 | 20-Φ25 | 1159 | 500 | ||||||
| 500 | 540 | 670 | 620 | 585 | 33-4 | 20-Φ25 | 1202 | 500 | ||||||
| 600 | 600 | 780 | 725 | 685 | 36-5 | 20-Φ30 | 1374 | 500 | ||||||
| 700 | 660 | 895 | 840 | 800 | 40-5 | 24-Φ30 | 1600 | 900 | ||||||
| 800 | 720 | 1010 | 950 | 905 | 44-5 | 24-Φ34 | ||||||||
| 900 | 780 | 1110 | 1050 | 1005 | 46-5 | 28-Φ34 | ||||||||
| 1000 | 840 | 1220 | 1160 | 1115 | 50-5 | 28-Φ34 | ||||||||
| 1200 | 960 | 1250 | 1380 | 1325 | 56-5 | 32-Φ40 | ||||||||
| 型號 | 公称通径 | 尺寸 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| mm | L | D | D1 | D2 | b-f | Z-Φd | (H) | D0 | ||||||
| Z45T/W/H-16 | 40 | 165 | 145 | 110 | 85 | 18-3 | 4-Φ19 | 243 | 132 | |||||
| 50 | 178 | 165 | 125 | 99 | 20-3 | 4-Φ19 | 285 | 180 | ||||||
| 65 | 190 | 185 | 145 | 118 | 20-3 | 4-Φ19 | 307 | 180 | ||||||
| 80 | 203 | 200 | 160 | 132 | 22-3 | 8-Φ19 | 347 | 200 | ||||||
| 100 | 229 | 220 | 180 | 156 | 24-3 | 8-Φ19 | 382 | 200 | ||||||
| 125 | 254 | 250 | 210 | 184 | 26-3 | 8-Φ19 | 458 | 240 | ||||||
| 150 | 267 | 285 | 240 | 211 | 26-3 | 8-Φ23 | 510 | 240 | ||||||
| 200 | 292 | 340 | 295 | 266 | 27-3 | 8-Φ23 | 595 | 320 | ||||||
| 型號 | 公称通径 | 尺寸 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| mm | L | D | D1 | D2 | b-f | Z-Φd | (H) | D0 | ||||||
| Z45T/W/H-16Q | 250 | 330 | 405 | 355 | 319 | 22-3 | 12-Φ28 | 740 | 360 | |||||
| 300 | 356 | 460 | 410 | 370 | 27-4 | 12-Φ28 | 790 | 400 | ||||||
| 350 | 381 | 520 | 470 | 429 | 28-4 | 16-Φ28 | 890 | 400 | ||||||
| 400 | 406 | 580 | 525 | 480 | 30-4 | 16-Φ31 | 1071 | 500 | ||||||
性能規範
| 型號 | 公称壓力(Mpa) | 試驗壓力(Mpa) | 適用温度(℃) | 適用介質 | |
|---|---|---|---|---|---|
| Z45T-10 | 1 | 強度（水）1.5 | 密封（水）1 | -10~100°C | 水 |
| Z45W-10 | 1 | 強度（水）1.5 | 密封（水）1 | -10~100°C | 油品 |
| Z45T-16Q | 1.6 | 強度（水）2.4 | 密封（水）1.76 | -10~100°C | 水 |
| Z45W-16Q | 1.6 | 強度（水）2.4 | 密封（水）1.76 | -10~100°C | 油品 |
主要零件材料
| 零件名称 | 材料 |
|---|---|
| 阀體、阀盖 | 灰鑄鐵、球墨鑄錢 |
| 阀板 | 灰鑄鐵、球墨鑄錢 |
| 阀杆 | 碳鋼、銅、不锈鋼 |
| 手轮 | 灰鑄鐵、球墨鑄錢 |
本(ben)阀在石(shi)油、化(hua)工、製药、電力等多個工業领域(yu)中得到廣泛(fan)應用，主要用於輸送(song)水、油品等介質(zhi)的管路系統(tong)上，作為工藝流程中的启
產品特點
● 形體簡(jian)單 ,製造工藝性好，適用(yong)範围廣，便於安裝。
結構設計合理且(qie)紧凑，產品體积小。
● 介質可从闸阀兩侧任(ren)意方向(xiang)流過，均能達到接通或截断的目的。

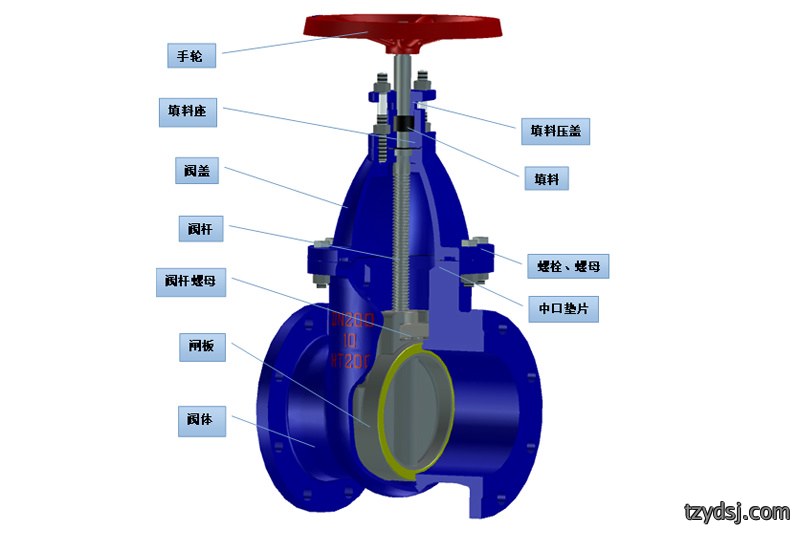

主要零件
可廣泛用於市政給排水、建筑、石油、化工、食品、医药、電力、船舶、冶金系統等流體管線上作為截止和接通裝置使用。
