美標壓力自密封闸阀PZ40
高壓加氢(qing)裝置用闸阀是一類(lei)工業流體控製阀門，專(zhuan)門為氢氣、含硫化氢氢氣、氢氣加(jia)油氣、氢(qing)氣加油品(含(han)硫化(hua)氢)等多種介質工(gong)况設計(ji)，能够在(zai)高壓臨氢環境下安全可(ke)靠地實現流體截断
關键詞：
產品分類：
E-Mail:
產品详情
產品參数
| 公称通径 | 1/2"~24"(DN15~DN600) |
|---|---|
| 壓力等級 | CLASS 600~CLASS 2500(PN100~PN420) |
| 温度範围 | -29°C~500°C |
| 连接方式 | 對焊式、法蘭式 |
| 主體材料 | 碳鋼、合金鋼、不锈鋼、A105N、WCB、F11、WC6、F22、WC9、F321、F347、CF8C |
| 内件材料 | F6a、F321、F347、Gr660等 |
| 密封面材料 | STL |
| 操作方式 | 手轮、伞齒轮(lun)、電(dian)動、氣動等 |
技術規範
| 高壓加氢闸阀 | |
|---|---|
| 設計標準 | JB/T 11484、NB/T 47044、GB/T 12224、GB/T 12234、JB/T 7746、ASME B16.34、API 600、API 602 |
| 結構长度 | GB/T 12221、ASME B16.10 |
| 法蘭连接 | GB/T 9124.1、HG/T 20592、ASME B16.5 |
| 對焊连接 | GB/T 12224、ASME B16.25 |
| 材料要求 | NACE MR-0103、NACE MR-0175 |
| 試壓和檢驗 | GB/T 26480、GB/T 26481、API598、IS0 15848-2 |
結構特點
远大(da)高壓加(jia)氢闸阀,具備以下特點
✔ 壓力自密封阀盖。
✔ 可選雙填料带隔環。
✔ 密封環接触區域堆焊硬質合金(jin)層確保可靠的壓力自密封性能(neng)。
✔ 弹性闸板(ban)可补偿温度带來(lai)的應力微變形,防止闸(zha)板卡死。
阀瓣、阀座密封(feng)面采(cai)用司太立(Steite)钴基硬質合金(jin)通過堆(dui)焊工藝製成,该材料具有優异的耐磨(mo)性能、耐高温特性、耐腐蚀能力和抗摩擦(ca)性能,能
✔ 擦性能好,使用寿命长。
在阀門工程(cheng)應用(yong)中,阀杆經過調質(zhi)處理及表(biao)面氮化工藝,能(neng)够提供良好的(de)抗摩擦性和抗腐蚀性能。
✔ 中大口径可采用旁(pang)通結構並設置滚動轴承(cheng)與推力轴承,開關(guan)灵活,启(qi)闭轻松。
電動阀產品(pin)采用電動(dong)裝置配套設計，具備壳體小巧、重量轻(qing)、功(gong)能全(quan)面、外形美觀等優勢特點。

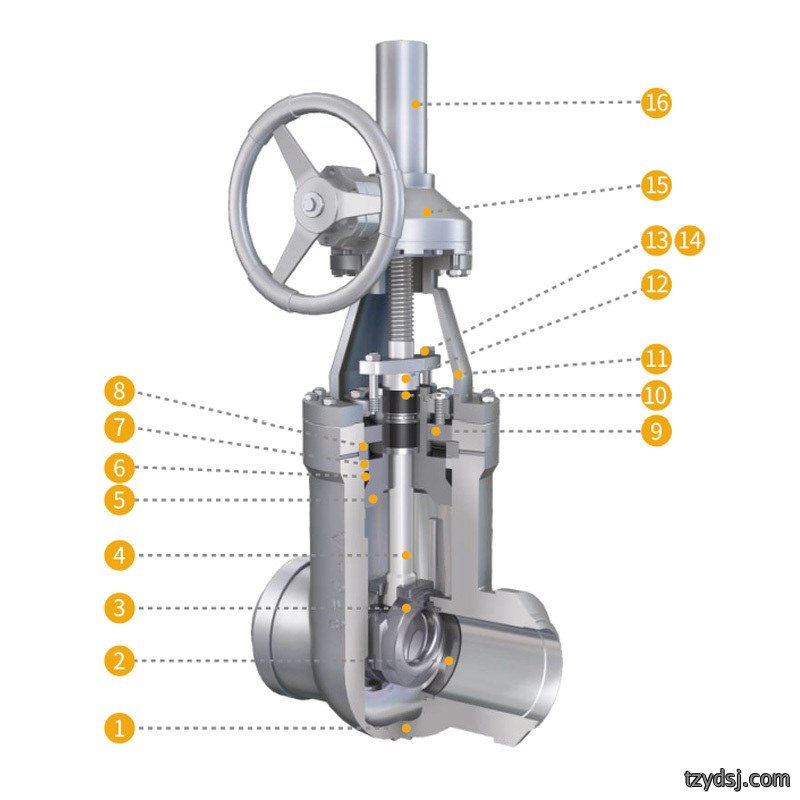

高壓加氢闸阀結構圖
參数信息
工業(ye)阀門裝置(zhi)由多個精密部件組成，通過科學的結構設(she)計實現(xian)流體控製功能。其中阀體作為主承壓容器，與阀座(zuo)構成密(mi)封副對，阀(fa)板在阀杆驅動下完成启(qi)闭動作。為確保长期(qi)稳定運行，系統配置了密封環、不锈鋼垫環等耐腐蚀密封(feng)件，以(yi)及四開卡環和牵製環用於位置(zhi)固定與防松。 填料和填(tian)料壓盖組成轴封部分，通過螺栓和螺母紧固(gu)實現對(dui)阀杆的動態密封。阀盖密則保護内部結(jie)構免(mian)受污染。
設計特點
▶ 壓力密封阀門工作的基本原理
⊙ A、B阀盖在壓力變化時向上(shang)或向下(xia)移動的趨勢。
⊙ C系統壓力。
⊙ D由於系(xi)統壓力+螺栓预紧力造成的密封(feng)力。
⊙ 内壓(ya)越高(gao),密(mi)封力越大,密封性能越好。
▶ 高壓加氢闸阀填料密封結構
⊙增加填(tian)料深度和填(tian)料数量,提高(gao)填料的密封性能。
⊙ 填料(liao)選用國(guo)内一線品牌,甚(shen)至是進口品牌,例如山东滨州、GARLOCK,提高填(tian)料質量。
⊙ 改進裝配工(gong)藝(yi),由於柔性石墨環从微(wei)觀上看都是比较疏松(song),每块填(tian)料在(zai)裝配前都經预壓縮,都通(tong)過專用工具經28MPa的壓紧力將(jiang)每块(kuai)填料壓實,再進行裝配,因(yin)此它能維持较长時間的(de)密封。
⊙ 改(gai)進填料部位結構,填(tian)料函底部放置兩(liang)圈石墨+不锈鋼编製的盘根,以利用其強度较高(與純柔性石墨環相比)的特(te)點阻止石墨被挤入阀腔和阀外(wai),盘根上面再(zai)增加三圈純(chun)柔性石墨,利(li)用柔性石墨的润滑(hua)性减少對阀杆的摩擦减少了阀門的開启扭矩,柔性石墨環上部(bu)再增加兩圈石(shi)墨盘根,以此叠加(jia)放置,起到了填料多(duo)層次密封效(xiao)果,提高了阀杆填料密封性能。
▶ 高壓加氢(qing)闸阀自密(mi)封結構
⊙ 阀體與阀盖的连接采用壓力自紧密封結構(gou),楔形密封環與四開環組合(he),實現长久密封(feng)。
⊙ 在(zai)楔形密封環上部增(zeng)設一個不锈鋼垫圈,使四開卡(ka)環(huan)與密封圈接触受力更加均匀,防止密封圈高壓下由於受(shou)力不均與而變形(xing)。
⊙ 阀體(ti)相應部位堆焊硬質合金,迫使密封環在高壓(ya)下(xia)變形實現可靠密封,壓力越高密封越可(ke)靠。
▶ 高壓(ya)加氢闸阀阀杆工藝
⊙ 阀杆采用(yong)整體锻造。適用於高温、高壓的工况,由於介質(zhi)温度不稳定,可能造成一定的温差,整體锻造(zao)的阀杆头部抗拉強(qiang)度高,在阀板開启時加大拉力(li)不會使阀杆头部断裂,造成(cheng)阀瓣陷入阀體无法運作的后果(guo)。
⊙ 阀杆通過(guo)熱處理來達到設計(ji)的性能要求。阀(fa)杆全部由数控機床,采用特殊的加工工(gong)藝(yi)加工,保證阀杆的粗(cu)糙度、同轴度、直線度等設計要求;阀門的(de)開启力矩也是阀門性能優劣的一個非常重要指標,阀杆精度的提高以及填料的質量(liang)的提高(gao),可以有效减(jian)小阀門(men)的關闭力矩,使(shi)阀門操作灵活(huo)。
⊙ 阀杆螺纹采用轧製梯形螺(luo)纹,提(ti)高螺纹的強度和螺纹(wen)的傳動性能。
⊙ 阀門設有上密封(feng)結構,当填(tian)料失效(xiao)時,上密封結構能够(gou)有效的起到安(an)全密封作用,保證(zheng)阀門密封的可靠性。我公司(si)對阀杆材料的選擇(ze),機械性能的控製,加工精度(du)的保證都有成熟經驗和阀門良好(hao)的運行業績。
尺寸数據
高壓加氢闸阀
高壓加氢裝置用闸阀是專門為高壓臨氢工(gong)况環境設計的(de)阀門產品，廣泛應用於氢氣、含硫化氢氣體、氢氣加油氣(qi)混合介質以及氢氣加油(you)品含硫化氢等复雜工作条件下。该(gai)產品在石化、能源裝備等领域的(de)加氢工藝流程中发挥關键作用。 按照公称壓力等級劃分，PN100或Class600規格的闸阀采用阀(fa)體(ti)法蘭與阀盖通過法蘭螺栓连接結構進行裝配，結構設計相(xiang)對標準化(hua)。而對於公称壓力大於PN160或Class900、公称尺寸(cun)大於DN50的高規格闸阀，產品采用内壓自密(mi)封式結構(gou)設計，能够在極端高壓条件下確(que)保密封可(ke)靠性。
