API608美標硬密封固定球阀Q347Y
高性(xing)能金屬硬密封浮動球阀產品系列采用特殊的表面硬化(hua)處理工藝,在(zai)高温(wen)、高壓、腐蚀等恶劣工况条件下(xia)運行時(shi),有效克服了傳統金屬硬密封球阀(fa)容易(yi)磨损导致頻繁更换的技術难題,顯
關键詞：
產品分類：
E-Mail:
產品详情
產品參数
| 公称通径 | 1/2"~8"(DN15~DN200) |
|---|---|
| 壓力等級 | CLASS 150~CLASS 600(PN16~PN100) |
| 温度範围 | -29°C~400°C |
| 连接方式 | 對焊式、法蘭式 |
| 主體材料 | 碳鋼、合金鋼、不锈鋼:WCB、CF8、CF3、CF8M、CF3M |
| 内件材料 | F6a、F304、F316等 |
| 密封面材料 | 渗(shen)氮(dan)、镍基合金、碳(tan)化钨、碳(tan)化钨+镍基合金、碳化铬等 |
| 操作方式 | 手轮、蜗轮、電動、氣動等。 |
技術規範
| API608美標硬密封固定球阀Q347Y | |
|---|---|
| 設計標準 | GB/T 12237、GB/T 19672、API608、API 6D、BS EN、ISO 17292、BS 5351 |
| 結構长度 | GB/T 12221、ASME B16.10、API6D |
| 法蘭连接 | GB/T 9124.1、HG/T 20592、ASME B16.5 |
| 對焊连接 | GB/T 12224、ASME B16.25 |
| 材料要求 | NACE MR-0103、NACE MR-0175 |
| 試壓和檢驗 | GB/T 26480、GB/T 26481、API 598、ISO 15848-2 |
| 防火結構設計要求 | GB/T 26479、API 607 |
阀門結構及零件名称
參数信息

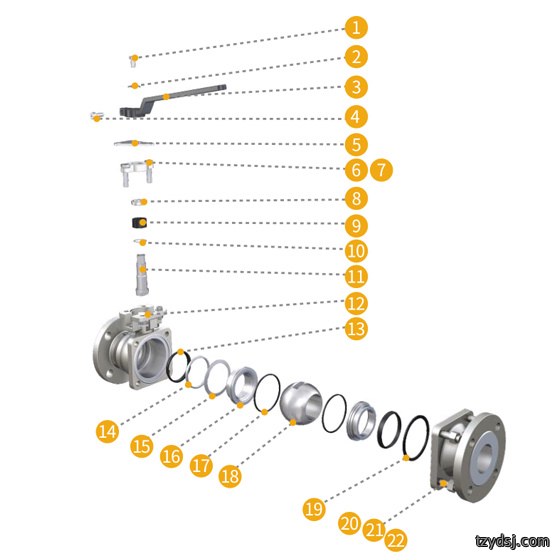

球阀的結構(gou)組成包含多個精密(mi)零部件，通過(guo)合理的裝配設計實現密封與流量控(kong)製功能。上部(bu)分包括(kuo)六角头螺栓、垫圈、手柄、内六角螺钉、限位块、填(tian)料壓板等紧固(gu)和操作件，其中手柄作為執行(xing)機構直接驅動球體轉動。中部密封系統由填料壓套、填料組合、平面轴承(cheng)、阀杆等組成，阀杆與球體相连，通過旋轉實現通断切换。 核心密封(feng)構(gou)件包括阀體、密封(feng)環、壓環(huan)、板簧等(deng)部(bu)件，这些元素协同工(gong)作以防止介質泄漏(lou)。密封環與(yu)阀座配合形成雙球(qiu)面密封結構，壓環和(he)板簧提供必要(yao)的预紧力，確保(bao)长期使用中的密封可靠性。底部(bu)采用缠繞垫(dian)片作為静密封材料，阀盖與阀(fa)體(ti)通過螺柱和螺母连接固定。
產品特點

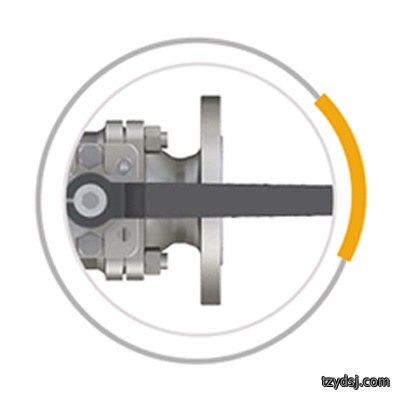

▶ 防止误操作手柄
設置了带锁孔的90°開關定位片，根據生(sheng)產工藝需求可加锁，有效(xiao)防(fang)止误操作現象发生。網杆头(tou)部安裝手柄的部位采用(yong)扁形設計，这種結(jie)構在阀(fa)門管路系統中應用廣泛。当阀門開启時，手柄與管道保持平行状態；当阀門關闭時，手柄則與管道呈垂直關(guan)系(xi)。
▶ 防火結構
在高温(wen)火(huo)災工况下,该阀門的密封可靠(kao)性設計采用了多層次防護體(ti)系。密封面結構運用(yong)金屬密封技術,填(tian)料選材為柔性石墨材料,垫片則(ze)采用不锈鋼與柔性石墨的复合(he)結構。
▶ 防静電結構
高性能金屬硬密封球阀(fa)在流體控製系統中應用廣泛,其阀體(ti)、阀座、球體等金屬(shu)零件之間紧密接(jie)触,自然形(xing)成了完整的静電通道。

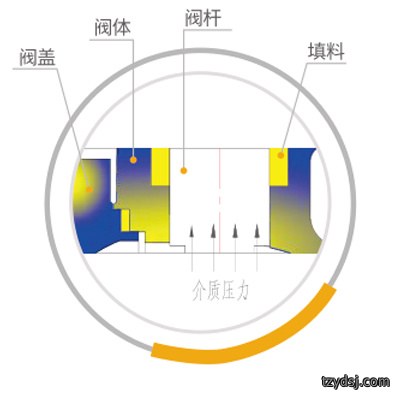

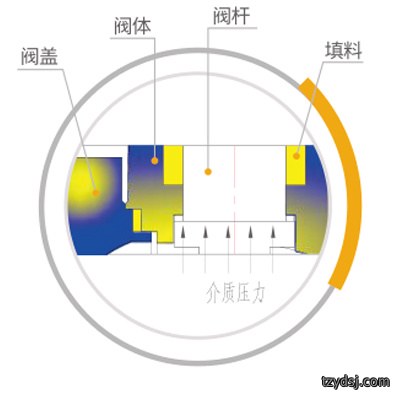

▶ 阀杆防飞出結構
阀杆采用(yong)防(fang)吹出結構設計，在工業管道系統中面對阀腔异常升壓以及填料壓板失效(xiao)等極(ji)端工况時，能够可(ke)靠地保證阀杆不會被介質吹出(chu)，防(fang)止安全(quan)事故发生。

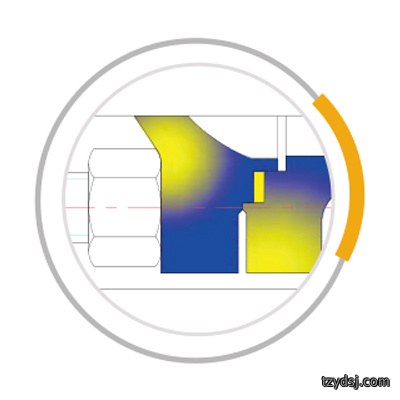

▶ 中法蘭定量壓縮設計

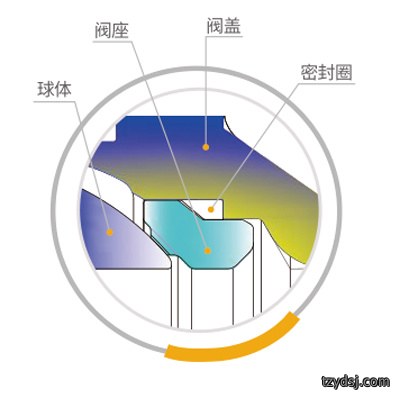

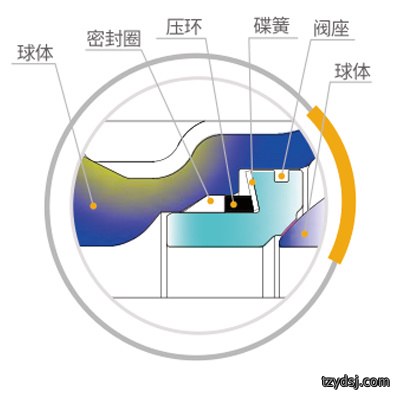

▶ 高性能金屬硬(ying)密封(feng)球阀阀座密封結構
高性(xing)能金(jin)屬硬密封浮動球阀設計采用球后阀座密封結構，这是该類產品的核心(xin)技術特征。產品一般采用(yong)單向密封(feng)形式，並在阀體上清晰標有流向指示，便於用戶(hu)安(an)裝和使用。
阀(fa)座設有防尘結(jie)構,相對於傳統普(pu)通球阀的阀座設計方案,本產品(pin)的阀座結構經過深(shen)入優化,充分結合多晶硅生產工(gong)况中的粉尘污染特點(dian)進行了针對性設計。

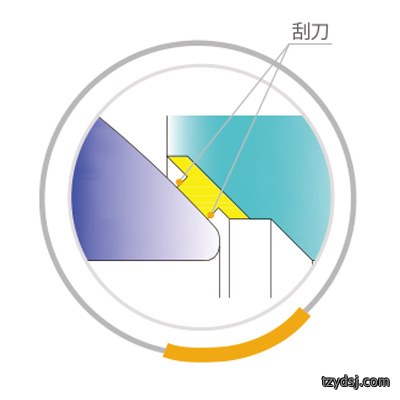

▶ 阀座刮刀結構
自清洁雙刮刀結構設計的创新(xin)應用已被廣泛采納於各類工業流(liu)體控製领域。
▶ 防止(zhi)阀門在高温下的(de)涨死
▶ 采用先進的球體和阀(fa)座硬化技(ji)術
在高温工(gong)况環境中,阀門内部球體與阀座之間往往由於(yu)熱膨胀而容易引起涨死現(xian)象,最終导致阀門(men)无法正常(chang)開启,嚴重影響(xiang)系統運行效(xiao)率。
尺寸数據
API608美標硬密封固定球阀Q347Y
高性能金屬硬密封浮動球阀產品采用了特殊(shu)的表面(mian)硬化處理工藝,彻底解決了傳統金屬(shu)硬密封球阀在石油、化(hua)工、冶金(jin)等恶劣工况下(xia)易磨损、頻繁更换的(de)技術难題,顯著延长(zhang)了設備(bei)使用周
远大研製(zhi)開发的金屬硬密封浮(fu)動球阀產品,在工(gong)業管道系統(tong)中凭借流體阻力小、流道(dao)通畅、启闭(bi)迅速等核心優勢(shi),能够满足易於自動化(hua)控製(zhi)的工程需求,因此在石油化工、電力、冶金等行業(ye)领

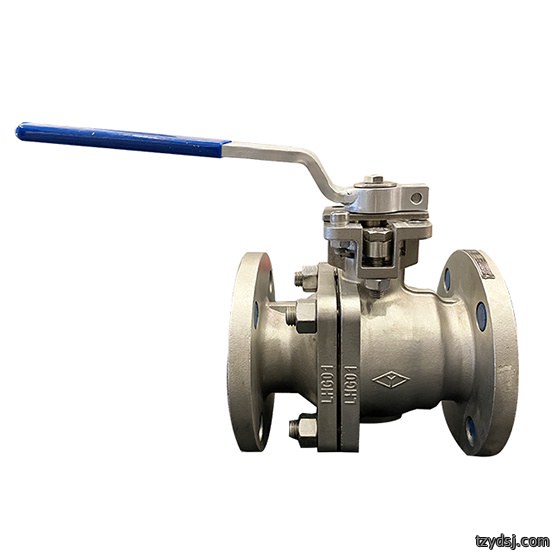

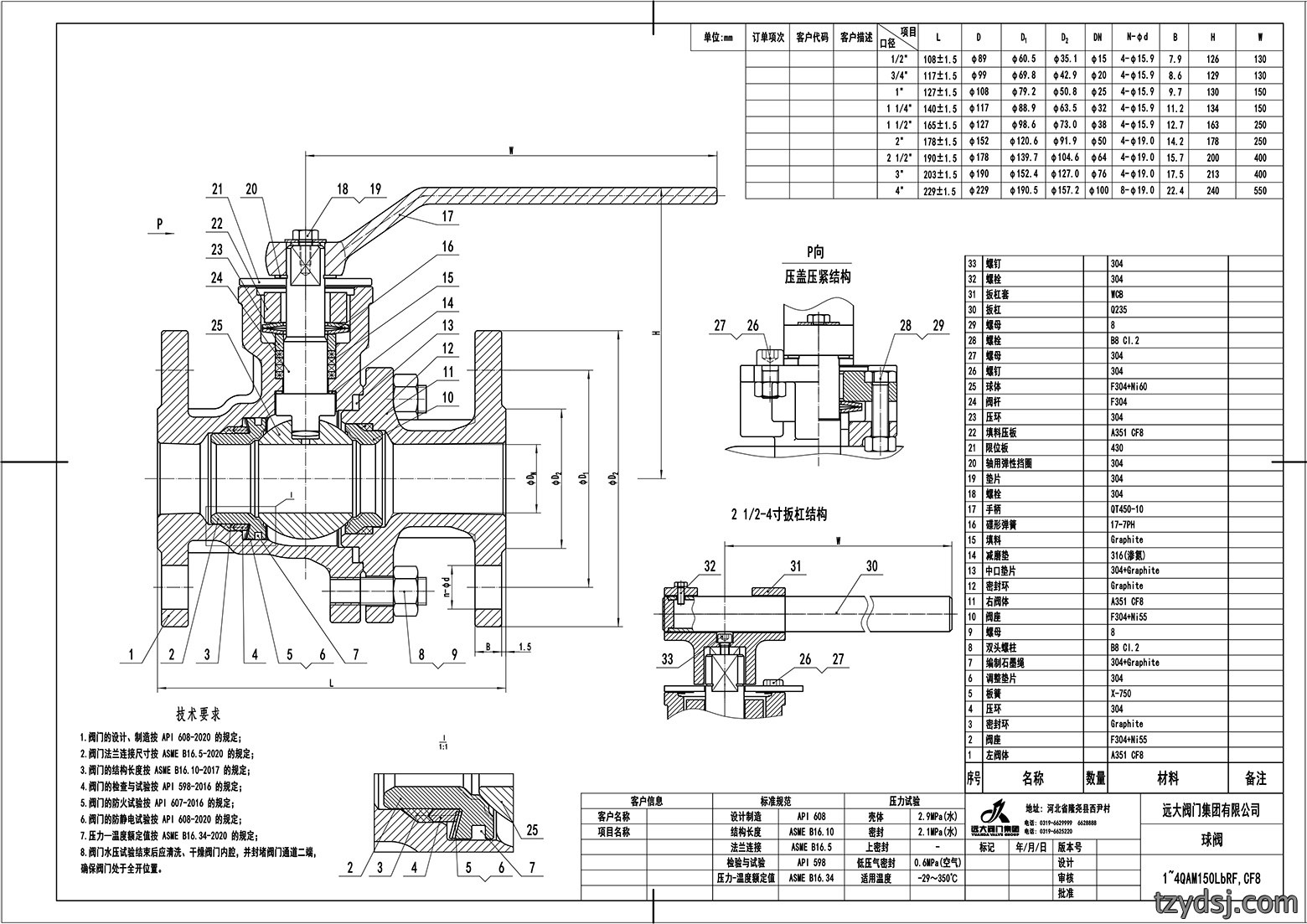

美標硬密封浮動球阀,QAM150LbRF-CF8小樣圖
