產品详情
產品參数
| 公称通径 | 2"~24"(DN50~DN600) |
|---|---|
| 壓力等級 | CLASS 150~CLASS 1500(PN16~PN250) |
| 温度範围 | -101°C~500°C |
| 连接方式 | 對焊式、法蘭式 |
| 主體材料 | 碳鋼、合金鋼、不锈鋼、WCB、WCC、LCB、LCC、CF8、CF8M等 |
| 内件材料 | F6a、F304、F316等 |
| 密封面材料 | 13Cr、STL、RPTFE等 |
| 操作方式 | 手轮、伞齒轮、電(dian)動、氣動等 |
技術規範
| 高壓加氢闸阀 | |
|---|---|
| 設計標準 | GB/T 19672、GB/T 12237、API 6D、API608 |
| 結構长度 | GB/T 12221、GB/T 19672、API 6D、ASME B16.10 |
| 法蘭连接 | GB/T 9124.1、HG/T 20592、ASME B16.5 |
| 對焊连接 | GB/T 12224、ASME B16.25 |
| 材料要求 | NACE MR-0103、NACE MR-0175 |
| 試壓和檢驗 | GB/T 13927、GB/T 26480、GB/T 19672、API 6D、API598 |
結構特點
远大高壓(ya)加氢轨道球阀(fa),具備以下特點:
✔ 開關无磨损
✔ 顶裝式設計
✔ 雙阀杆导向銷
✔ 抗磨阀芯硬密封面
✔ 機械楔形密封
✔ 低扭距操作
✔ 單阀座設計
✔ 最佳流動特性
✔ 自清洗
✔ 长寿命

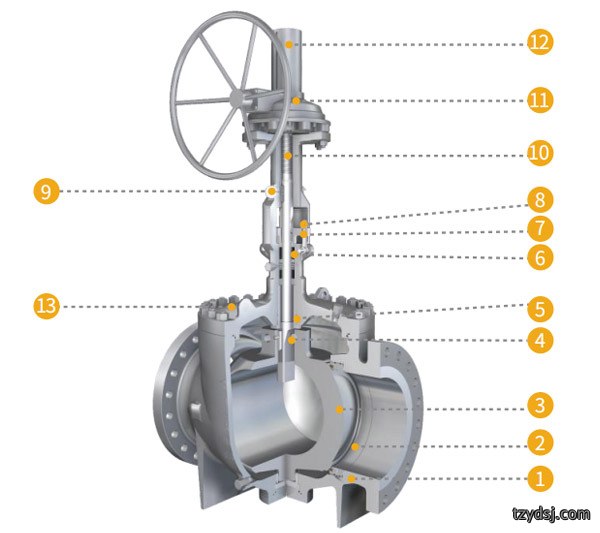

高壓加氢闸阀結構圖
參数信息
產品由十三個核心(xin)部件(jian)組成。阀體作為主體結(jie)構承载整個裝置的工(gong)作壓力，阀(fa)座與阀芯形成密闭配對(dui)，通過滚柱機製實現精準控(kong)製(zhi)。填料與填料壓盖確保(bao)轴向(xiang)密封性能，防止工作介(jie)質泄漏(lou)。阀杆导向銷與(yu)阀杆組件控製開闭動(dong)作，活接螺栓连接各(ge)部位(wei)，驅動裝置提供動力支撐。
轨道(dao)球阀工作的基本原(yuan)理
開启過程
 |
 |
 |
 |

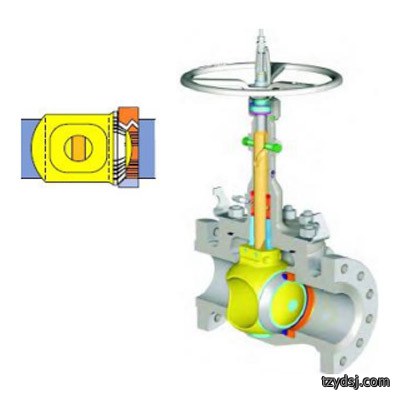

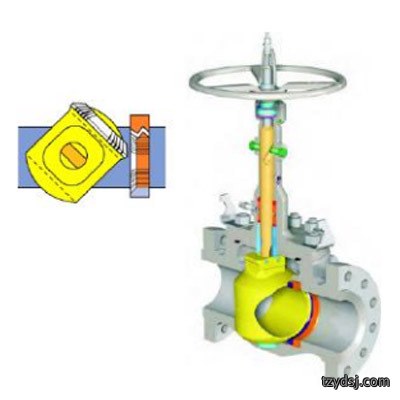

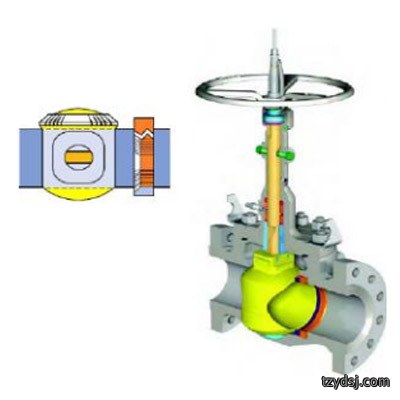

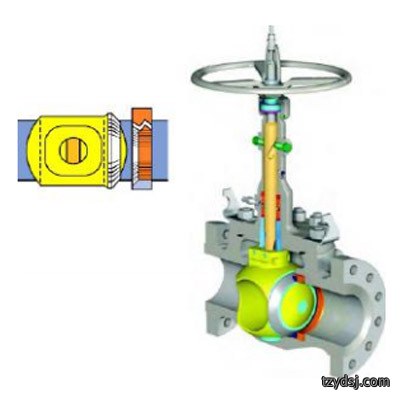

| 在關闭位置,阀芯(黄色)在(zai)阀杆(銅(tong)色)機械施(shi)壓下紧紧地挤壓阀座(橙色(se))上。 | 当逆(ni)時针轉動手轮時,阀杆向上運動,其底部角(jiao)形平面使阀(fa)芯偏离阀摩。 | 阀杆(gan)繼續提升(sheng),並與阀(fa)杆螺旋槽内的导銷相互作用,使阀芯開始无摩擦旋轉。 | 到全開位置,阀杆已經上升到極(ji)限(xian)位置,阀芯(xin)也轉到全開通位(wei)置。 |
關闭過程
 |
 |
 |
 |

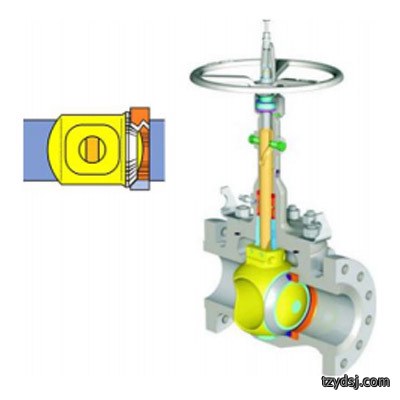

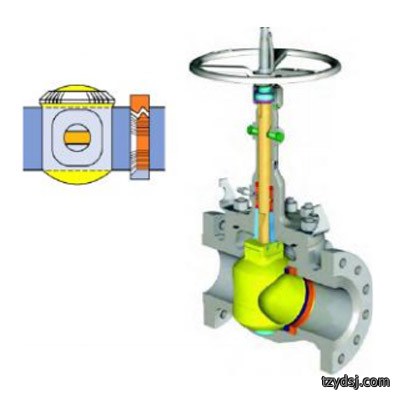

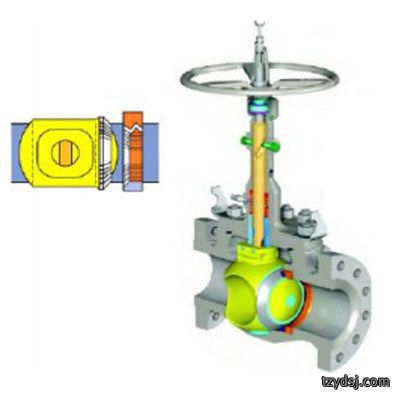

| 關闭時,順時针轉動手轮。阀(fa)杆開始下降並(bing)使阀芯開始旋轉。 | 繼續轉動手轮,阀(fa)杆受到嵌於其上螺槽内的导銷相(xiang)互作用,使阀杆和阀(fa)芯同時旋轉90度。 | 快要關闭時,阀芯已經在與阀座无接触的情况(kuang)下旋轉了90度。 | 手轮轉動的最后几(ji)圈(quan),阀杆底部的角形平面機械(xie)地(di)楔壓迫球芯,使其紧密地壓在球(qiu)阀上。 |
