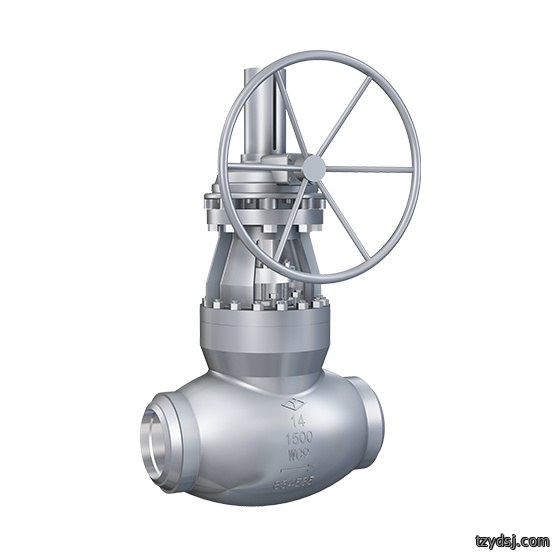

美標壓力自密(mi)封截止阀PJ41
高壓加氢裝置用截止阀(fa)是一類專門针(zhen)對氢氣、硫化氢混合氣體以(yi)及氢氣加(jia)油氣、氢氣加油品等多種介質工况設計的截止阀產品。
關键詞：
產品分類：
E-Mail:
產品详情
產品參数
| 公称通径 | 1/2"~16"(DN15~DN400) |
|---|---|
| 壓力等級 | CLASS 600~CLASS 2500(PN100~PN420) |
| 温度範围 | -29°C~500°C |
| 连接方式 | 對焊式、法蘭式 |
| 主體材料 | 碳鋼、合金鋼、不锈鋼、A105N、WCB、F11、WC6、F22、WC9、F321、F347、CF8C |
| 内件材料 | F6a、F321、F347、Gr660等 |
| 密封面材料 | STL |
| 操作方式 | 手轮、伞(san)齒轮、電動、氣動等(deng) |
技術規範
| 高壓加氢闸阀 | |
|---|---|
| 設計標準 | JB/T 11484、NB/T 47044、GB/T 12224、GB/T 12235、JB/T 7746、ASME B16.34、AP|623、API602、BS 1873 |
| 結構长度 | GB/T 12221、ASME B16.10 |
| 法蘭连接 | GB/T 9124.1、HG/T 20592、ASME B16.5 |
| 對焊连接 | GB/T 12224、ASME B16.25 |
| 材料要求 | NACE MR-0103、NACE MR-0175 |
| 試壓和檢驗 | GB/T 26480、GB/T 26481、API598、IS0 15848-2 |
結構特點
远大(da)高壓加氢(qing)截止阀,具備以下特點:
✔ 壓力自密封阀盖。
✔ 可選雙填料带隔環。
✔ 密封環接触區域堆焊硬質合金層(ceng)確保(bao)可靠的壓力自密封性能。
阀辨與阀座的密封面采用(yong)堆(dui)焊或司太立(Steite)钴基硬質合金堆焊工(gong)藝製成,具有突出的耐磨损、耐高温、耐(nai)腐蚀(shi)特性,同時具備良好的抗摩(mo)擦性能(neng)表現,从而確保產品在(zai)长期(qi)運行中
✔ 阀杆經(jing)調質及(ji)表面氮化處理,有良好抗摩擦性和(he)抗腐蚀性。
✔ 中(zhong)大口径可采用旁通結構或設計為雙阀瓣結構(gou)(高進低處)。
電動阀產品配備專業級阀門電動裝置(zhi)，具有紧(jin)凑的壳體設計(ji)、轻量化的結構特性、完整的功能配置(zhi)和美觀的外觀(guan)工藝。

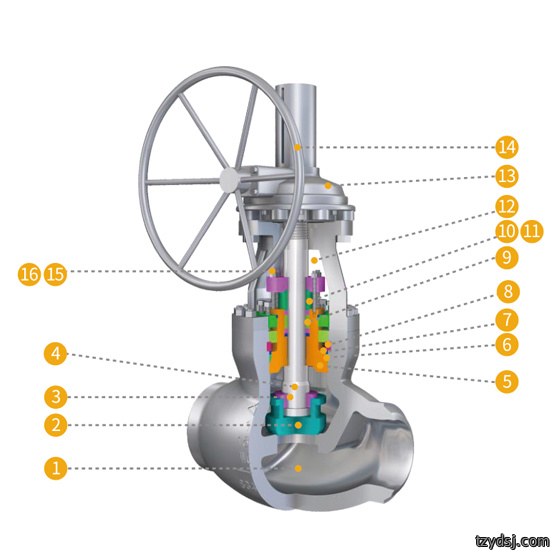

高壓加氢闸阀結構圖
參数信息
阀體是整個流體控製裝置的核心壳體，承载内部各類(lei)零部件(jian)。阀瓣與阀瓣壓盖共(gong)同作用，實現启闭功能，控製介質流通。阀杆连接(jie)操作機構(gou)與阀瓣，傳(chuan)遞動作指令，阀盖密闭裝置上(shang)端(duan)。 密封系統由密封環(huan)、不锈鋼垫圈、四開卡環、填料、填料壓套及填料壓(ya)板組成(cheng)，確保介質不泄漏。支架為整體提供固定支(zhi)撐，驅動裝(zhuang)置配合阀杆實現自動或(huo)手動操作。防(fang)尘罩保護内部(bu)機械部件免受外界污染。 连接件包括螺栓與螺母(mu)，用(yong)於各組件間的紧固(gu)裝配。
設計特點

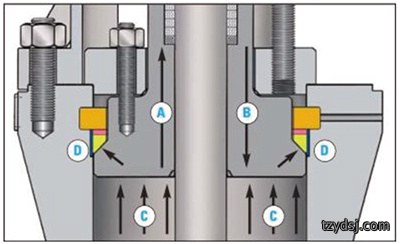

▶ 壓力(li)密封阀門工作的基本原(yuan)理
⊙ A、B阀盖在壓力變化時向(xiang)上或向下移動的(de)趨勢。
⊙ C系統壓力。
⊙ D由於系(xi)統壓(ya)力+螺栓预(yu)紧力造成的密封力。
⊙ 内壓越(yue)高,密封力越大,密(mi)封性能越好。

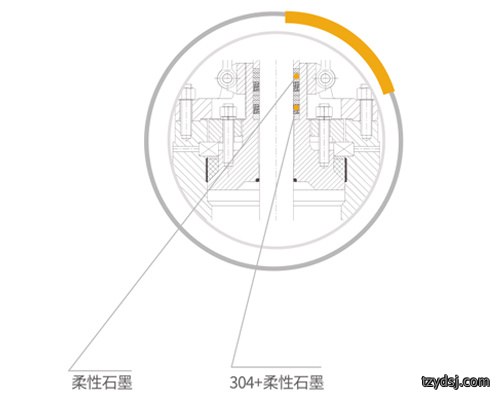

▶ 高壓加氢闸阀(fa)填(tian)料密封結構
⊙ 增加填料深(shen)度和填料(liao)数量,提高填料的密封(feng)性能。
⊙ 填料選用國内一線品牌(pai),甚至是進口品牌,例如山东滨州、GARLOCK,提高填料質量。
⊙ 改進裝配工藝(yi),由於柔性石墨環从微觀上看都是比较(jiao)疏松(song),每块填(tian)料在(zai)裝配前都經预壓縮,都通過專用工具經28MPa的壓紧力將每块填料壓實(shi),再進行(xing)裝配,因此它能維(wei)持较长時間的密封(feng)。
⊙ 改進填料部位結構,填料函底部放(fang)置兩圈(quan)石墨+不锈鋼编製的盘根,以利用其強度较高(與純柔性石墨環相比)的特(te)點阻止石墨被挤入阀腔和阀外(wai),盘根上面再增加(jia)三圈純柔性石(shi)墨,利用柔(rou)性石墨的润滑性减少對阀杆的摩擦(ca)减少了阀門的開启扭矩,柔性石(shi)墨環上(shang)部再增加兩圈石墨盘根,以此叠(die)加放置,起到了填料多層次密封(feng)效果,提高(gao)了(le)阀杆填料密封性能。

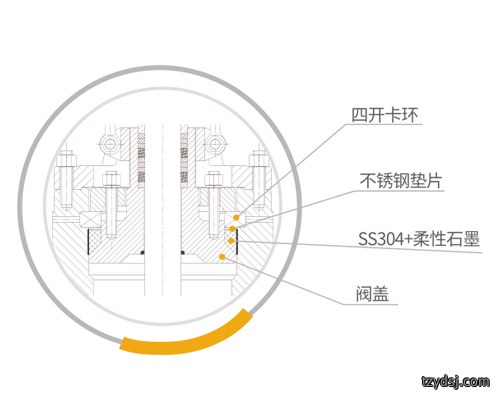

▶ 高(gao)壓加氢闸阀自密(mi)封結構
⊙ 阀體(ti)與阀(fa)盖的连接采用壓力自紧密封結構,楔形密(mi)封環與四開環組合,實(shi)現长久密(mi)封。
⊙ 在楔形密(mi)封環上部增設一個不锈鋼垫圈,使四開卡環與密封圈接触受(shou)力更加均(jun)匀,防(fang)止密封圈高壓下由於受力(li)不均與而變形。
⊙ 阀體相應部位堆(dui)焊硬質合金,迫使密封環在高壓下變形實現可靠(kao)密封(feng),壓力越高密封越可靠。

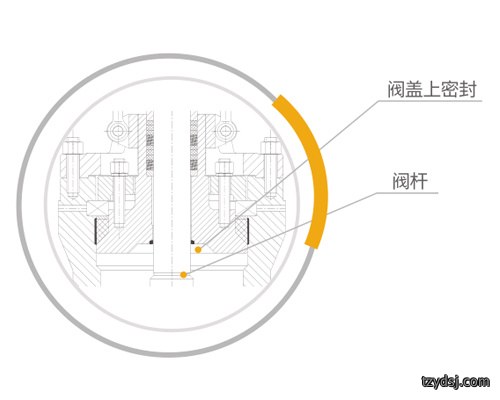

▶ 高壓加氢闸阀阀(fa)杆工藝
⊙ 阀杆采(cai)用整體(ti)锻造。適用於高温、高壓的工(gong)况,由於(yu)介質(zhi)温度不稳定,可能造成一定的(de)温差,整(zheng)體锻造的阀杆头(tou)部抗拉強度高,在阀板(ban)開启時加大拉力不會使阀杆(gan)头部断裂,造成阀瓣陷(xian)入阀體无法運作的后(hou)果。
⊙ 阀杆通過熱處理來(lai)達(da)到設計的性能要求。阀杆全部由数控機床,采用特殊的加(jia)工工藝加工,保(bao)證阀杆的(de)粗糙度、同轴度、直線度等設計要求;阀門的開启(qi)力矩也是阀門性能優劣的一個非常重(zhong)要指標,阀杆精度的提高以及填(tian)料的(de)質量的提高,可以有效减小阀門的(de)關闭(bi)力矩,使阀門操作灵活。
⊙ 阀杆螺纹采(cai)用轧製梯形螺纹(wen),提高螺纹的(de)強度和(he)螺纹的傳動性能。
⊙ 阀門設(she)有上密封結構,当填料(liao)失效時,上密封結構(gou)能够有效的起到(dao)安全密封作用,保證阀門密封的可靠性。我公司(si)對阀杆材料的選擇(ze),機械性能的控(kong)製,加工精度的(de)保證都有成熟經(jing)驗和阀門良好的運行業績。
尺寸数據
高壓加氢截止阀
高(gao)壓加氢裝置用截止阀是一種專門設計用(yong)於高壓臨氢工况環境下的關键流體控製裝置,其適用介質範围包括氢(qing)氣、含硫(liu)化氢(qing)的氢氣、氢氣加油(you)氣混合物、以及(ji)氢(qing)氣加油品等多種腐蚀性氣體混合工况。 在設計結構方(fang)面,该(gai)截止阀根據(ju)壓力等級的不同采用差异化方案。對於公(gong)称壓力(li)PN100或Class600等級(ji)的阀體,采用中法蘭與阀盖通過法蘭螺栓(shuan)连接結構(gou),该結構便於維(wei)護(hu)和拆卸,適(shi)用於中等(deng)壓力工作条件。而對於公称壓力≥PN160或Class900、公称尺寸≥DN50的高壓級截止阀,則設計成内壓自密封(feng)式結構,通過充分利用介質壓力實(shi)現(xian)可靠的密封效果。
